Συνεχώς αυτόματη PU γραμμή παραγωγής δύο επιτροπής σάντουιτς δεξαμενές

Συνεχώς αυτόματη PU γραμμή παραγωγής επιτροπής σάντουιτς

Δύο δεξαμενές

Αρχικές παράμετροι τεχνολογίας PU της γραμμής παραγωγής επιτροπής σάντουιτς

Υλικό παραγωγής (χιλ.): (0.25-1.0) ×L, χρωματισμένος strength≤G300 χάλυβας παραγωγής

Ταχύτητα παραγωγής: 4-8 M/min

Τύπος παραγωγής: συνολικά συνεχής παραγωγή με τον έλεγχο PLC

PU πάχος αφρού: 25100mm

Σύνθετη δομή: θέση που καθορίζεται από το διπλό λαστιχένιο ιχνηλάτη

Αφρίζοντας σύστημα: συνολικά αυτόματα το συνεχές άφρισμα, ποσότητα αφρίσματος θα μπορούσε να είναι stepless διευθετήσιμο

Δύναμη της παραγωγής ≥ 22KW

Συνολική δύναμη ≥ 35 KW

Κοπή: πνευματική οδήγηση εμβόλων, απευθείας κοπή μέσω του γλιστρώντας πίνακα

Ηλεκτρονικό ελέγχοντας σύστημα: PLC πλήρης-συχνότητας που ελέγχει system1. Δύο σύνολα Η.Ε-coiler: Είναι αυτόματο και υδραυλικός, μπορεί να χρησιμοποιηθεί για να ξετυλίξει τη σπείρα χάλυβα που είναι μέγιστο 1300mm's ευρέως, όχι περισσότεροι από 8 βαρύνουσα και σπείρα χάλυβα του τόνου

Λεπτομέρεια προδιαγραφών

• Δύο σύνολα Η.Ε-coiler:

Είναι αυτόματο και υδραυλικός, μπορεί να χρησιμοποιηθεί για να ξετυλίξει τη σπείρα χάλυβα που είναι μέγιστο 1300mm's ευρέως, όχι περισσότεροι από 8 βαρύνουσα και σπείρα χάλυβα του τόνου

• Τρία σύνολα ρόλου που διαμορφώνουν τη μηχανή

Λειτουργία: Ρόλος που διαμορφώνει για τα σχεδιαγράμματα PU της χρήσης επιτροπής την χ-ακτίνα συγκόλλησης, οδηγός μηχανών, οδήγηση αλυσίδων αλυσσοτροχών
Τεχνικά στοιχεία: Υλικό του χάλυβα κυλίνδρων NO.45forged, με την ψηφιακή ελεγχόμενη πομπή, που καλύπτεται με το σκληρό χρώμιο στην επιφάνεια της διαμόρφωσης των κυλίνδρων

•  PU αφρίζοντας γραμμή σάντουιτς

Δύο σύνολα ραφιού μεταφορέων: επάνω στο μεταφορέα είναι περίπου 24m, κάτω από το μεταφορέα είναι για το μόλυβδο 30m.They το φύλλο χάλυβα από το ρόλο διαμορφώνοντας τη μηχανή στην προθέρμανση του δωματίου και στο άφρισμα, στην κοπή.
Ένα που προθερμαίνει το δωμάτιο: Χτίζεται από το υλικό θερμότητα-μόνωσης, και θα μπορούσε να θερμάνει επάνω το φύλλο χάλυβα σε 25-38 από τη θερμάστρα.
Ένα σύνολο PU δύο υγρού τμημάτων που αναμιγνύει και που εγχέει το τμήμα του αφρίσματος: υιοθετεί την κινεζική υψηλή αντλία. Έχει το σύστημα ελέγχου θερμοκρασίας και το υλικός-ισόπεδο σύστημα παρακολούθησης. Η δεξαμενή του υλικού είναι για 150L. Δύο δεξαμενές.

Το άφρισμα και η διπλή λαστιχένια συσκευή περιλαμβάνουν το σύστημα οδηγών μηχανών για να κάνουν την επιτροπή.
Το πλάτος του πίνακα ζωνών είναι 1250mm, η σειρά της ρύθμισης της απόστασης μεταξύ του ανώτερου και χαμηλότερου πίνακα ζωνών πλαισίων: λ. 25mm, ανώτατα 200mm. Και η σειρά της ρύθμισης του πάχους της επιτροπής σάντουιτς: 30mm, 50mm, 100mm. (30-50 για celling, 50-100 για τον τοίχο)

• Τέμνον σύστημα επιτροπής αυτόματα:

Η τέμνουσα μηχανή μπορεί να κινήσει 2500mm κατά μήκος κατά μήκος της γραμμής παραγωγής
το πριόνι μυγών της τέμνουσας μηχανής μπορεί να κινήσει εγκαρσίως 1900mm, τις κινήσεις τεμνουσών μηχανών κατά μήκος και εγκαρσίως κατά μήκος του τρόπου φωτογραφικών διαφανειών.
Η τέμνουσα μηχανή υιοθετεί το μονόπλευρο τρόπο, την κοπή και την περιστροφή πριονιών ζωνών λεπίδων μετά από την κοπή. Το πριόνι κοπής μπορεί να περιστραφεί, έτσι η κοπή σε δύο κατευθύνσεις είναι εφικτή.
Υπάρχει σφιχτός-πιέζοντας σύστημα επιτροπής (αεροκίνητο) στην τέμνουσα μηχανή
Υπάρχει περιοριστής θέσης για να περιορίσει τη διαμήκη και εγκάρσια κίνηση της τέμνουσας μηχανής.


Ηλεκτρικό σύστημα ελέγχου:
Το σύστημα ελέγχου υιοθετεί την οθόνη αφής, το PLC, τον έλεγχο ενότητας και το μετατροπέα. Το σύστημα ελέγχου υιοθετεί το προϊόν της Panasonic (ΙΑΠΩΝΙΑ).
Εκεί πλατφόρμες ενός ελέγχου και ηλεκτρικός κορμός με τους οποίους που ενεργοποιούν και που ελέγχουν τους ηλεκτρικούς κινητήρες και όλες τις κινήσεις (συμπεριλαμβανομένου υδραυλικός και πνευματικός) στη γραμμή παραγωγής.
Το κατάλληλο ποσό φορητού ανάβει τη γραμμή παραγωγής, τόσο η χειρωνακτική λειτουργία παίρνει κατάλληλη.
Το σύστημα στάσεων συναγερμών και έκτακτης ανάγκης πρέπει να εγκατασταθεί στη γραμμή παραγωγής σε περίπτωση που το ατύχημα συμβαίνει.

Ροή εργασίας

Coiler διευθετήσιμη ταΐζοντας επιτροπή χάλυβα οδηγών → φόρτωσης → που διαμορφώνει τον οδηγό → PU σίτισης φύλλων χάλυβα → που αφρίζει το μεταφορέα → επιτροπής → PU απευθείας κοπή

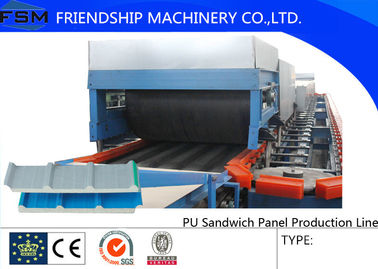

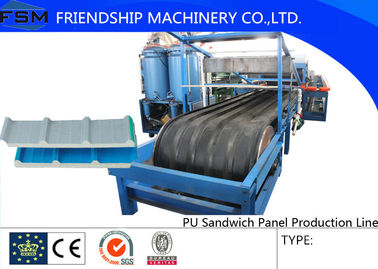

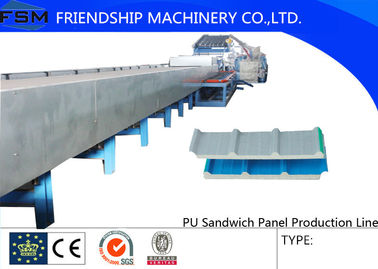

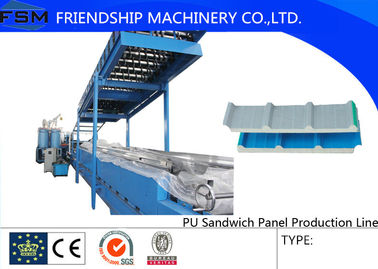

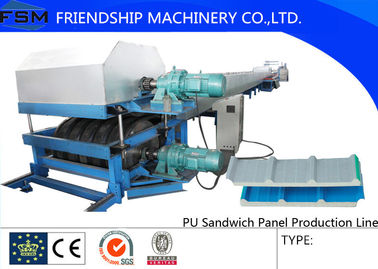

Κύριο Pictuers

PLS ΧΤΥΠΟΎΝ ΤΟ PIC, ΚΑΤΌΠΙΝ ΘΑ ΔΕΊΤΕ ΈΝΑ ΒΊΝΤΕΟ
