Αυτόματος PU ρόλος μετάλλων φύλλων γραμμών παραγωγής επιτροπής σάντουιτς που διαμορφώνει τις μηχανές

Αυτόματος PU ρόλος μετάλλων φύλλων γραμμών παραγωγής επιτροπής σάντουιτς που διαμορφώνει τις μηχανές

1. Τεχνικές παράμετροι PU της γραμμής παραγωγής επιτροπής σάντουιτς

        Αυτή η PU γραμμή παραγωγής επιτροπής σάντουιτς είναι μια αυτόματη γραμμή παραγωγής. Στη PU επιτροπή σάντουιτς που παράγει τη διαδικασία, η γραμμή παραγωγής μπορεί συνεχώς να παραγάγει την επιτροπή σάντουιτς με PU ως υλικό πυρήνων της. Οι υγρές κρατικές πρώτες ύλες εγχθηκαν συνεχώς στη μέση δύο επιτροπών χάλυβα και αντιδρών, το άφρισμα, που σταθεροποιεί στη διπλός-λαστιχένια ζώνη, η PU επιτροπή σάντουιτς θα μπορούσε να αποκόψει αυτόματα σύμφωνα με το απαραίτητο μήκος για τους χρήστες.

        Αποτελείται από 5 τόνους αυτόματου uncoiler, προσανατολισμένη προς την αλυσίδα μετάδοση, 2 σύνολα ρόλου προηγούμενα, PU αφρίζοντας μηχανή, PU μεταφορέας επιτροπής, απευθείας τέμνουσα συσκευή, ηλεκτρικό ελέγχοντας σύστημα.

● Υλικό παραγωγής: (0.30.6mm) *L
● Ταχύτητα παραγωγής: 48m/min
● Τύπος παραγωγής: συνολικά συνεχής παραγωγή με το PLC
● PU πάχος αφρού: 30mm, 40mm, 50mm, 80mm
● Σύνθετη δομή: θέση που καθορίζεται από το διπλό λαστιχένιο ιχνηλάτη
● Αφρίζοντας σύστημα: συνολικά αυτόματα το συνεχές άφρισμα, ποσότητα αφρίσματος θα μπορούσε να είναι βήμα-λιγότερο διευθετήσιμο
● Συνολική δύναμη: 50 KW
● Κοπή: πριόνι ζωνών
● Ηλεκτρονικό ελέγχοντας σύστημα: Ελέγχοντας σύστημα PLC

2. Λεπτομέρεια προδιαγραφών

● Δύο σύνολα uncoiler: είναι αυτόματο και υδραυλικός, μπορεί να χρησιμοποιηθεί για να ξετυλίξει τη σπείρα χάλυβα που είναι μέγιστο 1300mm ευρύ, 5 τόνος και coiler χάλυβα η εσωτερική διάμετρος είναι περίπου 500mm

● Δύο σύνολα ρόλου που διαμορφώνουν τη μηχανή
α. λειτουργία: ρόλος που διαμορφώνει για τα σχεδιαγράμματα PU της επιτροπής
β. Χρησιμοποιήστε την χ-ακτίνα συγκόλλησης, οδηγός μηχανών, οδήγηση αλυσίδων αλυσσοτροχών
γ. τεχνικά στοιχεία: το υλικό του κυλίνδρου είναι 45# σφυρηλατημένος χάλυβας, με CNC την επεξεργασία, που καλύπτεται με το σκληρό χρώμιο στην επιφάνεια της διαμόρφωσης των κυλίνδρων

● Δύο σύνολα μεταφορέα βασανίζουν: επάνω στο μεταφορέα είναι περίπου 24m, κάτω από το μεταφορέα είναι περίπου 30m, οδηγούν το φύλλο χάλυβα από το ρόλο διαμορφώνοντας τη μηχανή στην προθέρμανση του δωματίου και στο άφρισμα, στην κοπή.

● Ένα προθερμαίνοντας το δωμάτιο: χτίζεται από το υλικό θερμότητα-μόνωσης, και θα μπορούσε να θερμάνει επάνω το φύλλο χάλυβα σε 25-38 από τη θερμάστρα

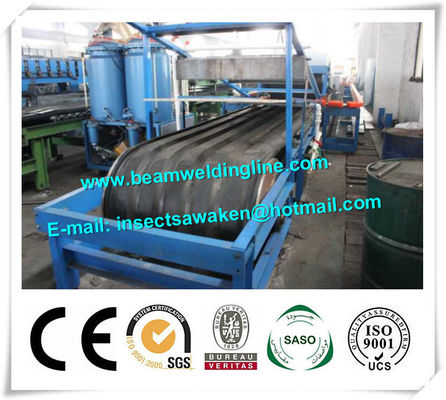

● Ένα σύνολο PU δύο υγρού τμημάτων που αναμιγνύει και που εγχέει το τμήμα του αφρίσματος: υιοθετεί την κινεζική υψηλή αντλία, έχει το σύστημα ελέγχου θερμοκρασίας και το υλικός-ισόπεδο σύστημα παρακολούθησης, η δεξαμενή του υλικού είναι για 150L, δύο δεξαμενές, αυτό το τμήμα παρουσιάζω στη φωτογραφία

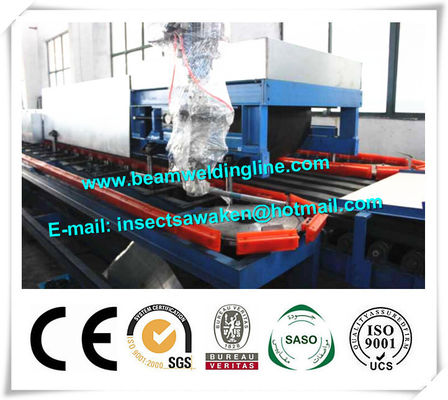

● Το άφρισμα και η διπλή λαστιχένια συσκευή περιλαμβάνουν το σύστημα οδηγών μηχανών για να κάνουν την επιτροπή, το πλάτος του πίνακα ζωνών είναι 1250mm, η σειρά της ρύθμισης της απόστασης μεταξύ του ανώτερου και χαμηλότερου πίνακα ζωνών πλαισίων: λ. 25mm, ανώτατα 200mm, και η σειρά της ρύθμισης του πάχους της επιτροπής σάντουιτς: 50mm, 75mm, 100mm (50mm και 75mm για celling, 100mm για τον τοίχο)

● Τέμνον σύστημα επιτροπής αυτόματα
α. η τέμνουσα μηχανή μπορεί να κινήσει 2500mm κατά μήκος κατά μήκος της γραμμής παραγωγής
β. το πριόνι μυγών της τέμνουσας μηχανής μπορεί να κινήσει εγκαρσίως 1900mm, τις κινήσεις τεμνουσών μηχανών κατά μήκος και εγκαρσίως κατά μήκος του τρόπου φωτογραφικών διαφανειών
γ. η τέμνουσα μηχανή υιοθετεί το μονόπλευρο τρόπο πριονιών ζωνών λεπίδων, κοπή και μετά από την κοπή, το πριόνι κοπής μπορεί να περιστραφεί, έτσι η κοπή σε δύο κατευθύνσεις είναι εφικτή
Δ. Υπάρχει σφιχτός-πιέζοντας σύστημα επιτροπής (αεροκίνητο) στην τέμνουσα μηχανή
ε. Υπάρχει περιοριστής θέσης για να περιορίσει τη διαμήκη και εγκάρσια κίνηση της τέμνουσας μηχανής

● Ηλεκτρικό σύστημα ελέγχου
α. Το σύστημα ελέγχου υιοθετεί την οθόνη αφής, PLC, έλεγχος ενότητας και ο μετατροπέας, το σύστημα ελέγχου υιοθετεί το προϊόν της Panasonic (ΙΑΠΩΝΊΑ)
β. Εκεί πλατφόρμες ενός ελέγχου και ηλεκτρικός κορμός με τους οποίους που ενεργοποιούν και που ελέγχουν τις ηλεκτρικές μηχανές και όλες τις κινήσεις (συμπεριλαμβανομένου υδραυλικός και πνευματικός) στη γραμμή παραγωγής
γ. το κατάλληλο ποσό φορητού ανάβει τη γραμμή παραγωγής, τόσο η χειρωνακτική λειτουργία παίρνει κατάλληλη
Δ. το σύστημα στάσεων συναγερμών και έκτακτης ανάγκης πρέπει να εγκατασταθεί στη γραμμή παραγωγής σε περίπτωση που το ατύχημα συμβαίνει

3. Ροή εργασίας

Διευθετήσιμη ταΐζοντας επιτροπή χάλυβα οδηγών → φόρτωσης → Uncoiler που διαμορφώνει τον οδηγό → PU σίτισης φύλλων χάλυβα → που αφρίζει το μεταφορέα → επιτροπής → PU απευθείας κοπή
